FOREST SHUTTLE®




高品质，超静音的电动窗轨系统，可通过遥控器，丰拓APP控制或对接各种家居智能




在当今的科技时代，家居智能已经成为市场主流。丰拓的电动开合帘SHUTTLE系统已成为这个主流不可或缺的一部分。丰拓的SHUTTLE电机已经有了5个系列，可以和市场上任何主流智能系统对接。丰拓的电机有着令人信服的稳定品质，超静音的效果，世界最长的10年全球联保。仅仅这三个理由就可以让丰拓SHUTTLE成为您家居智能的首选产品!

产品信息

丰拓所有的Shuttle®具有如下功能：

  • 可通过丰拓钻石遥控器和智能面板控制电动窗帘;

  • 集成了自动离合功能，在断电时确保手拉功能;

  • 可通过丰拓的Wi-Fi接收器和第三方App无缝对接;

  • 超静音电机;

  • 缓启动及缓停功能;

  • 自动记忆的窗帘限位功能;

  • 窗帘的堆叠位置可以通过设置任意指定;

  • 可以使用在各种异型窗户;

  • 可以设置任意位置的中间停功能;

  • 电机可使用在丰拓的各种电动轨道系统：如丰拓标准窗轨FMS系统，丰拓MRS电动罗马杆系统，丰拓电动LED灯带轨道系统等;

  • 可设置主副电机;

  • 电机传动箱可按照要求倒装，或者使用嵌入式电动轨道系统将电机和轨道完全隐藏;

  • 所有的SHUTLE电机10年全球联保;

Forest Shuttle
DOWNLOAD

FOREST SHUTTLE®,
家居智能不可或缺的选择

丰拓的Shuttle® 电动系统可以符合您对舒适家居的所有期待！通过遥控器，可以在您的躺椅子上轻松打开窗帘。或在度假时，根据太阳的起落或设定定时开关，自动控制您家里窗帘。顺滑，静音的电动窗帘系统，除了可以远程控制外，同样可以软拉手启动。轻轻一拉，就可以触发窗帘的开关。集成的紧急制动，也确保的停电后的手拉功能。丰拓的Shuttle® 可以和市场上所有的主流智能家居对接！

5 types

丰拓SHUTTLE的5个系列:
Shuttle® L, Shuttle® M, Shuttle® S, Shuttle® AC and Shuttle® iOn

FOREST SHUTTLE® L

丰拓的 Shuttle® L 内部集成了适配器和多功能接收器，外观干净美观。电机的运行速度达18厘米每秒。另外，此款电机有更高的承重，最高承重达50公斤。

当然，全世界用户最为欣赏和喜爱的是丰拓电机的超静音运行，流畅的手拉软启动及停电手拉功能。丰拓的电动 Shuttle® L 搭配丰拓轨道FMS® 轨道，成为一款全世界独一无二的电动窗轨系统。这个系统是全世界最小巧，最精致的一款电动窗轨，单电机单轨系统最长可达14米。

Shuttle® L将通过电机的干触点和RS485协议与智能家居对接。丰拓的Z-Wave接收器可以通过APP和三星的SmartThing 及亚马逊的Echo或者Google Home对接。或者，您也可以通过Z-Wave协议和智能家居对接。


丰拓SHUTTLE® L的其他优势

  • 即插即用式电机;

  • 内部集成适配器及接收器;

  • 最大承重为50公斤;

  • 手拉软启动非常灵敏，轻轻一拉就可以激活电机;

  • 独特的模块化电机，可在未来随时升级，不同的模块可随时添加;

  • 可以和市场上主流的家居智能及建筑智能系统对接;

  • 可提供Z-Wave接收器及RF接收器;

  • 有多种颜色供选择：白色，银色及黑色。

SHUTTLE® L技术参数

Shuttle®供电电压

100 - 240V~ 50 - 60hz

RF 多功能接收器

内置

电源适配器

内置

功率

40 W

扭矩

1 Nm

运行速度

14 – 17 cm/s

噪音指标

< 40 dB(A)

最大承重

40 kg

电机尺寸

7 x 5 x 28 cm

电机净重

975 gr.

电源适配器尺寸

-

防护等级

IP20

最大运行时长

240 sec. (单方向）

认证

欧洲CE，中国CCC

丰拓 SHUTTLE® ION电池电机


丰拓全球最畅销的Shuttle® 系统现在增加了无线锂电池电机系列。丰拓最畅销的Forest Shuttle®电动系统将增加无线锂电池电机系列Shuttle®iOn。无法提供电源，但又希望使用丰拓的静音电动窗帘，这款电机将是您的首选！

经过漫长的研发和耐久性测试，丰拓锂电池电机Shuttle® iOn终于面世！Shuttle®iOn的电机配有内部可拆卸重型电池模块。可根据轨道长度和窗帘重量不同，每年只需充电2至3次。

独一无二的锂电池电机
令人欣喜的是，丰拓锂电池电机Shuttle® iOn和全球畅销的Shuttle®L一样，具有相同的功能，如触摸脉冲技术。该电机有一个集成的射频接收器，允许使用任意丰拓控制系统。Shuttle® iOn还可以结合丰拓的弯轨使用，适用于各种异型窗户。当然，丰拓的弯轨技术在世界市场上也是独一无二的！


Shuttle® iOn的其他优势

  • 锂离子充电电池模块，全球独家的卡扣式拆卸方式;

  • 承重高达25kg及单轨长度可达8米（直轨）;

  • 可用于最多2个弯折的窗帘轨道，例如飘窗;

  • 一次完全充电可维持6个月;

  • 电机10年超长质保，电池2年质保;

  • 欧洲CE 认证，品质保证.

SHUTTLE® ION技术参数

Shuttle®iOn电压

14.4Vdc

多功能接收器

内置

电源供应

即插即用式锂电池电机
充电电压: 100 - 240, 50-60Hz, 2.0A,
充电器输出:16,8Vdc 1000mA

最大功率

30 W

扭矩

1 Nm

运行速度

14 – 17 cm/s

噪音

< 40 dB(A)

最大窗帘承重

25 kg

电机尺寸

7 x 5 x 32 cm

电机净重

1160 gr.

电源适配器尺寸

-

防护等级

IP20

最大运行时间

150 sec (单方向)

认证

CE
FOREST SHUTTLE® S

丰拓Shuttle® S 和丰拓的 Shuttle® L 几乎类似。主要的区别为适配器外置，因此电机尺寸更为小巧美观。另外，此款电机只有白色供选择。丰拓Shuttle® S通过干接点和RS485协议和市场上主流的家居智能对接。


SHUTTLE® S 的其他优势

  • 即插即用电机

  • 外置适配器

  • 最大窗帘承重50公斤

  • 手拉软启动功能，轻轻一拉即可激活电机

  • 模块化电机，可随时添加模块升级

  • 可与市场主流家居智能对接

SHUTTLE® S的技术参数

Shuttle®电压

24Vdc

多功能接收器

内置

电源适配器

外置,

100 - 240Vac - 0,8A - 50 - 60hz; output 24Vdc - 2,5A

最大功率

40 W

扭矩

1 Nm

运行速度

14 – 17 cm/s

噪音

< 40 dB(A)

最大窗帘承重

40 kg

电机尺寸

7 x 5 x 20 cm

电机净重

700 gr.

电源适配器尺寸

50 x 80 x 30 mm

防护等级

IP20

最大运行时间

240 sec. (单方向)

证书

CE



FOREST SHUTTLE® M


丰拓的Shuttle® M是所有Shuttle®系列中承重最强的电机。这款电机承重高达70公斤。因为适配器外置，因此电机机身会比Shuttle® L小一些。Shuttle® M可通过干触点和RS485协议和市场主流的智能家居对接。Shuttle® M 可通过Z-Wave接收器对接三星的SmartThing 及亚马逊的Echo 或者Google Home。当然，您还可以用Z-wave的无线网格网络通过干触点集成您的智能家居。


SHUTTLE® M的其他优势

  • 即插即用型电机;

  • 外置适配器;

  • 最大电机承重为：70公斤;

  • 灵敏的手拉软启动功能，轻轻一拉即可激活电机;

  • 模块化电机，可随时附加模块进行电机升级;

  • 可与市场主流智能家居及建筑智能对接;

  • Z-Wave可集成到电机;

  • 使用到丰拓天棚帘Skylight System (FSS®) 时，可提供专用天棚帘电机;

  • 可提供颜色：白色，黑色。

SHUTTLE® M的技术参数

Shuttle®电压

24Vdc

多功能接收器

内置

电源适配器

外置,

1,5A - 50-60hz; 输出24Vdc - 2,7A

最大功率

65 W

扭矩

1,5 Nm

运行速度

14 – 17 cm/s

噪音

< 40 dB(A)

最大窗帘承重

70 kg

电机尺寸

7 x 5 x 23 cm

电机净重

930 gr.

电源适配器尺寸

50 x 110 x 30 mm

防护等级

IP20

最大运行时间

175 sec. (单方向)

认证

CE

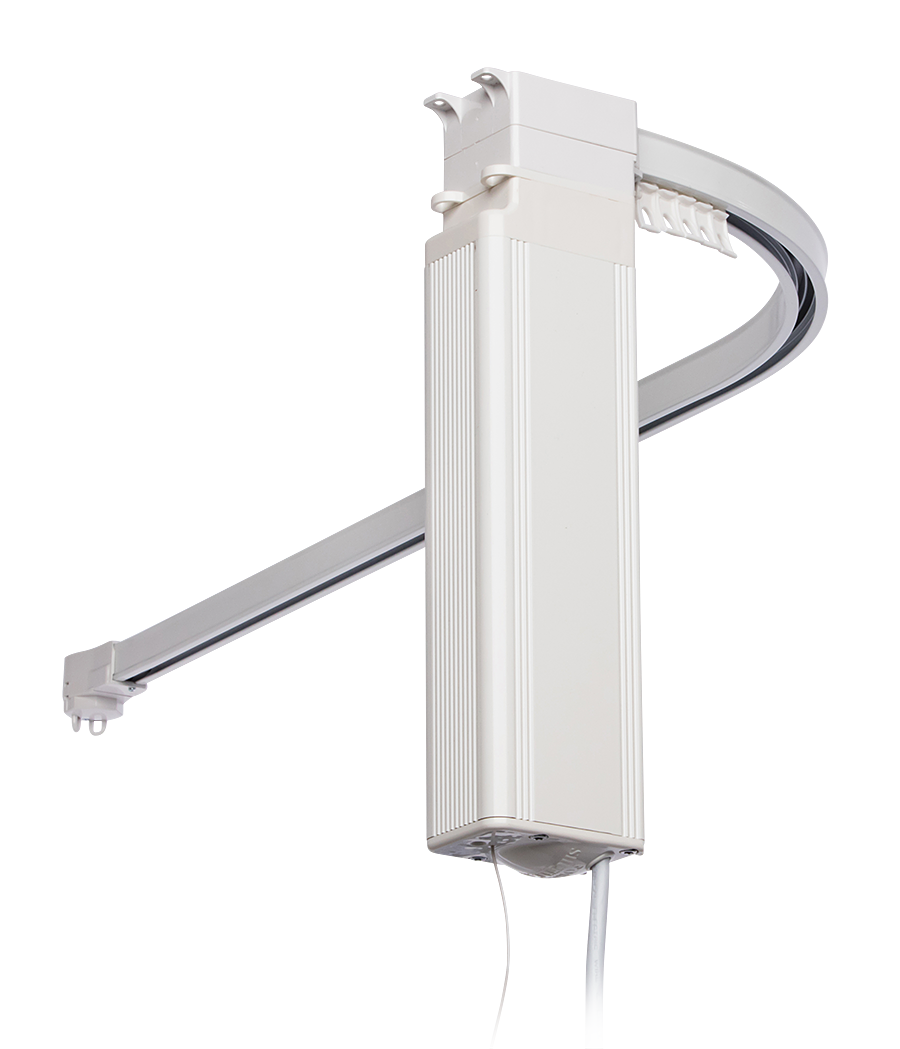

FOREST SHUTTLE® AC


Shuttle AC®电机 和 丰拓Shuttle® L 电机类似，静音顺滑，品质稳定, 带给您高端奢华的享受。不同的是Shuttle AC®提供了230伏的交流电的建筑智能解决方案。

您的项目或酒店已经有楼宇自动化系统了吗？
如果您正在寻找易于集成到楼宇自动化系统中的电动窗帘系统。丰拓的Shuttle AC®交流电机是一个非常好的选择，几乎可以连接到任何楼宇智能系统。交流电机的最大优点是不再需要弱电线。非常适合旧项目改造。电机将使用100–240 V电源来打开或关闭窗帘。如果停电，您也可以手动打开或关闭窗帘。电机同时带有自动限位功能。



SHUTTLE® AC的其他优势

  • 不再需要预埋弱电线，可集成到任意建筑智能

  • 适用于220伏交流电楼宇智能系统

  • 电机最大承重为：40公斤

  • 可提供颜色：白色

SHUTTLE® AC的技术参数

 Shuttle®电压

100 - 240V~ 50 - 60hz

丰拓接收器

内置

丰拓适配器

内置

最大功率

40 W

扭矩

1 Nm

运行速度

14 – 17 cm/s

噪音

< 40 dB(A)

最大电机承重

40 kg

电机尺寸

7 x 5 x 28 cm

电机净重

975 gr.

电源适配器尺寸

-

防护等级

IP20

最长运行时间

240 sec. (单方向)

认证

CE
电动窗帘轨道搭配指南

丰拓的SHUTTLE电机常规标配FMS轨道系统。SHUTTLE M和SHUTTLE L 也可以用作丰拓的天棚帘FSS系统。更多的装饰性电动窗轨也可以选择：


CONTROL OPTIONS


建筑智能/APP控制

丰拓的电机可通过干触点集成到各种建筑智能系统，当然，也可以通过转换器用230伏的交流电控制。
通过电机中的集成干触点端口，丰拓的电机可用于任何楼宇自动化系统。230V直接控制可与可选干触点继电器。总线端口允许对电机进行单独和成组控制。通过我们的应用解决方案：您还可以通过RF接收器和Wi-Fi接收器，通过智能手机或平板电脑控制您的智能窗帘。






手拉软启动技术

灵敏的手拉软启动功能，轻拉窗帘即可启动电机。






紧急制动功能

停电时，窗帘仍然可以手拉运行。标准功能




丰拓钻石遥控器及控制系统

提供白色和黑色两种颜色，可用于控制所有丰拓电动窗轨系统。通过集成定时器功能或手动方式，单独或成组配备15个窗帘系统。







Z-Wave家居智能

具有自动数据反馈的网络环境下的自动数据反馈路由。具有“现场控制”的开放协议。




丰拓智能控制




Voice Control



Shuttle
S/M/L


Shuttle
S/M/L
with
Z-wave


Shuttle
iOn

Shuttle
AC

Apple
Homekit

Amazon
Alexa

Google
Assistant

Apple
Siri


丰拓RF接收器
通过第三方App或智能家居控制窗轨的RF发射器。(433Mhz)

•

•

•
•
•
•

丰拓Wi-Fi 接收器及丰拓智能App

•




•
•
•

Smartwares控制及HomeWizard lite App (433 Mhz)

•

•


•



Homey 及 Homey app
•
•
•

•
•
•
•

FIBARO系统与FIBARO Home Center App

•

•
•
•
•
•

三星SmartThings Hub与Samsung SmartThings App


•


•
•
•
•

230伏交流电楼宇管理系统




•







丰拓合作伙伴



独特的模块化电机，让丰拓的SHUTTLE电机与许多其他的建筑智能和家居智能系统兼容。且因为是模块化电机，可通过增加模块方式随时升级您的智能家居。这个重要的优势，让丰拓电机在世界范围内拥有无可比拟的竞争优势。
